小松挖掘機維修LS閥工作原理

發表日期:1970-01-01 08:00 瀏覽:146

   ① 操作閥處于中心位置時, LS 閥用 3 方向變換閥在彈簧室 B 引入操作閥入口壓力 PLS ( LS 壓),在空心軸的 H 端引入主泵輸出壓PP。 PLS 的力、彈簧力與主泵輸出壓力大小,共同決定滑閥的位置。

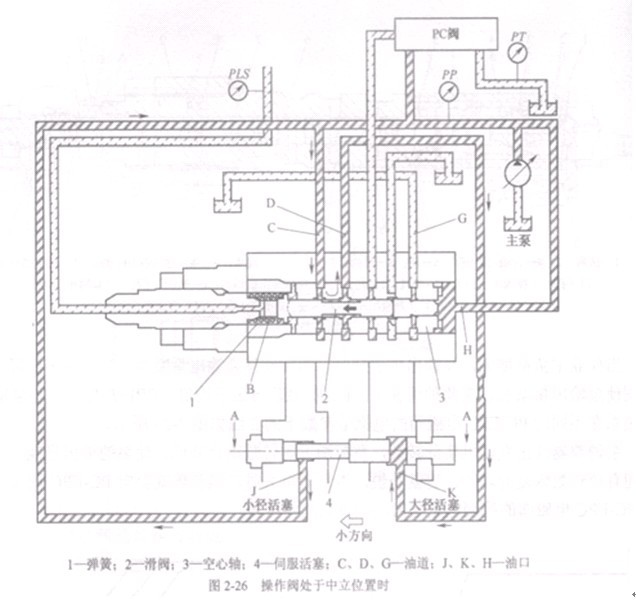

    發動機啟動前,伺服活塞被推向右方,如下圖所示。
LS閥工作原理小松挖掘機維修
轉載本文請注明來自挖機匯挖掘機維修,否則追究其責任。
發動機啟動時,如果操作桿處于(中立)位置, LS 壓 PLS 為 OMPa 。此時,滑閥推向左方,使 C 口與 D 口相通。泵壓 PP 從 K 口進入大徑活塞一側,在小徑活塞 J 口也流入了泵輸出壓力油,活塞朝著使斜盤角最小的方向移動。
    ② 向泵輸出量增大的方向動作。主泵壓 PP 與 LS 壓 PLS 的差 △PLS變?。ɡ绮僮鏖y開口面積變大、泵壓 PP 降低)時, LS 壓 PLS 與彈簧的力形成合力,將滑閥推向右方。

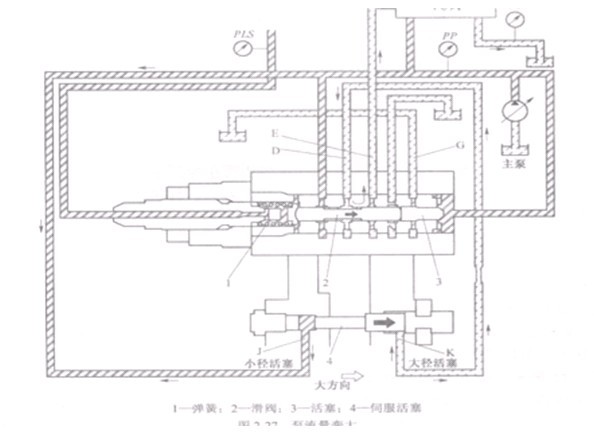

 如下圖所示,依靠滑閥的移動,通過 D 口、 E 口與 PC 閥連接。這時, PC 閥與排泄口相接,線路 D 一 K 成為排泄壓PT通道。
 小松挖掘機通過D口E口與PC閥連接

 因此,伺服活塞大經活塞方面的壓力變成排泄壓PT。在小徑活塞J口,泵壓PP進入。因此將伺服活塞推向右側,使斜盤向輸出最大的方向移動。



 ③ 向泵輸出量小的方向動作。如下圖所示,當伺服活塞向左移動(輸出量小的方向) , LS 壓差△PLS 變大(例如操作閥開口面積變小,泵壓PP增加)時,依靠泵壓PP的力將滑閥推向左方。依靠滑閥的移動,主泵壓PP從 C 孔流向 D 孔,從 K 孔進入大徑活塞。







小松挖掘機LS 壓差△PLS 變大
